Hitsaajia tarvitaan kipeästi ja heitä arvostetaan kaikkialla maailmassa. Heidän arvokas työnsä näkyy lähes kaikilla elämänalueilla. Koska hitsaajan tehtävät ovat niin monipuolisia ja vaihtelevia, on elintärkeää, että hän tietää, mikä hitsausmenetelmä sopii parhaiten kuhunkin tilanteeseen. Olemme aiemmin kirjoittaneet hitsausmenetelmistä (kuten oppaassamme ”Hitsaajaksi ryhtyminen”), mutta tällä kertaa tarkastelemme erilaisia hitsausasentoja.
Miksi tarvitsemme erilaisia hitsausasentoja?
Eri hitsausasennot kuvaavat tapaa, jolla hitsaaja suorittaa hitsauksen, ja niitä tarkastellaan suhteessa muihin hitsauksen yhteydessä huomioitaviin parametreihin. Hitsausasento on keskeinen tekijä määriteltäessä hitsaajalta vaadittavaa osaamistasoa, minkä vuoksi ne ovat niin tärkeä osa hitsauspätevyyttä.
Toinen hitsausasentoa määrittävä avaintekijä on suoritettavan hitsin fyysisten parametrien kokonaisuus. Valitun hitsausasennon on sovittava täydellisesti yhteen muiden parametrien kanssa, jotta hitsin laatu ja kestävyys voidaan taata.
Kuinka monta erilaista asentoa on?

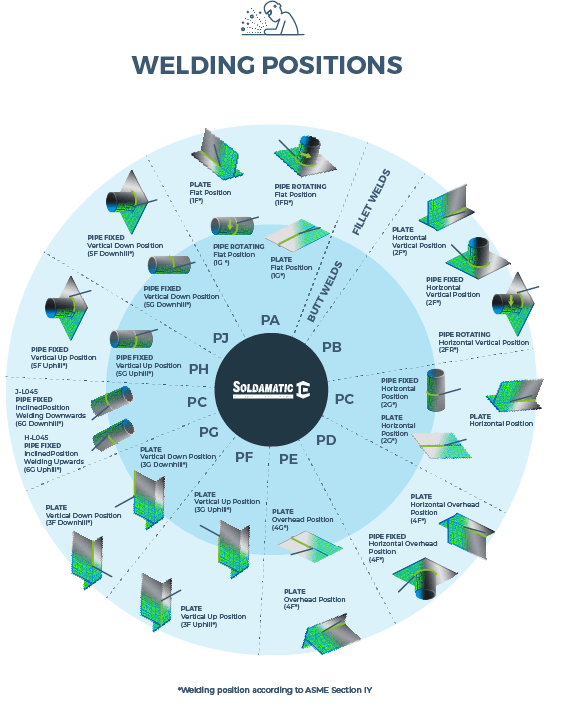

Hitsausasentojen nimitykset on standardoitu, ja yleisimmin käytettyjä standardeja ovat ASME ja EN. Tärkeimmät hitsausasennot ovat:
–Flat (PA)
–Angle (PB)
–Vaakasuora (PC)
–Pystysuora (voi olla nouseva tai laskeva)
–Yleiskustannukset (PE)
Mitä muuta meidän on syytä tietää neljästä eri hitsausasennosta?
Nämä neljä hitsausasentoa ovat tekniikoita, joiden avulla hitsaajat voivat liittää metalleja toisiinsa riippumatta siitä, missä metalli tai komponentti sijaitsee.
Olemme järjestäneet ne vaikeusjärjestykseen, ja juuri tässä järjestyksessä sinun tulisi oppia ja harjoitella niitä.
Tasainen asento:
Tämä on helpoin hitsausmenetelmä, ja se on ensimmäinen hitsausasento, jonka opit alalle tullessasi. Metalli asetetaan tasaiselle alustalle, ja hitsauskaari (liekki) kulkee hitsauskohdan yli vaakasuoraan. Liitoksen yläpinta hitsautuu näin, kun sulanut materiaali valuu alaspäin reunoihin ja uriin.
Hitsaus on suoritettava hallitulla liikkeellä sulattamalla levyn reunat pieneksi sulapooliksi. Sulapoolin ylikuumeneminen voi aiheuttaa metallipalovammoja, jotka heikentävät hitsin lujuutta.
Kulman asento:
PB-asento voidaan muuntaa joksikin edellä kuvatuista asennoista, ja siinä on yksi geometrinen erityispiirre. Tämä asento voidaan muuntaa vaakasuoraan hitsausasentoon, jossa suhteellinen geometrinen kulma on 90°. Sulatettavan ja hitsattavan kappaleen erityisen geometrian vuoksi tässä asennossa käytetään suurempia sähköisiä arvoja kuin muissa tähän mennessä kuvatuissa asennoissa.
Vaakasuora sijainti:
Tässä tilanteessa hitsausakseli on vaakasuorassa, ja tämän hitsausasennon toteuttaminen riippuu pääasiassa valitsemastasi hitsaustyypistä. Suositeltavaa on käyttää kulmahitsausta tai urahitsausta, mutta näiden toteuttaminen eroaa toisistaan huomattavasti ja vaatii jonkin verran taitoa ja vaivannäköä.
Yksi ongelma, johon saatat törmätä, on se, että sulametalli saattaa valua liitoksen alaosaan. Tämä aiheuttaa lämmön nousun yläosaan ja muodostaa tasaisen hitsikerroksen. Taitava hitsaajajakaa lämmön tasaisemmin estääkseen sulametallin valumisen.
Pystysuora sijainti:
Tässä tapauksessa sekä hitsaussauma että levy ovat pystysuorassa, mutta kuten voitte kuvitella, tämä voi aiheuttaa sen, että sulametalli valuu alaspäin ja kerääntyy yhteen kohtaan pohjalle. Ratkaisu on hitsata ylöspäin pystysuorassa asennossa kallistamalla hitsauspoltinta noin 45 astetta. Kannattaa myös pitää hitsauspuikkoa liekin ja sulametallialtaan välissä, jotta varmistat hyvän hitsaussauman ja minimoit valumisen.
Tällainen hitsaus voi olla hankalaa, eikä sitä suositella aloittelijoille.
Yläpuolinen sijainti:
Kaikista monimutkaisin hitsausasento on yläpuolinen hitsaus, jossa hitsaus tehdään liitoksen alapuolelle. Hitsaajan yläpuolella on kaksi metallikappaletta, minkä vuoksi hänen on käännettävä vartaloaan taitavasti päästäkseen käsiksi liitoksiin. Yksi mahdollinen haaste on metallin painuminen, joka aiheuttaa kuperuuden. Tämä on tietysti ei-toivottua, mutta se on vältettävissä, kunhan hitsaaja ei anna sulametallilammikon kasvaa liian suureksi. Tämä ongelma voidaan ratkaista suorittamalla hitsaus kärsivällisesti ja antamalla metallin jähmettyä, jos lammikko alkaa kasvaa liian suureksi.
Eri tehtävien hakurajat
Kaikki nämä kulmateoriat ja tiedot ovat keskeisiä hitsausasentojen määrittämisessä, mutta kun tilanne sitä vaatii, hitsin todellinen suunta voi poiketa muutaman asteen verran. Miten tämä sitten vaikuttaa hitsausasentoon?
Esimerkiksi voi olla liitoksia, jotka tulisi hitsata vaakatasossa (eli 0°:n kulmassa vaakatasoon nähden) 10°–15°:n kallistuksella. Miten näitä liitoksia käsitellään ja mistä asennosta tällaisissa tapauksissa puhutaan?
Säännökset, joissa määritellään asennusten sovellettavat rajat, antavat ohjeet siitä, mitä viitettä on käytettävä kyseessä olevan hitsausliitoksen osalta.
| Toimenkuva | Akselin kallistus | Kierto |
| Asunto | 0–15 astetta | 150–210 astetta |
| Vaakasuora | 0–15 astetta | 80–150 210–280 |
| Yläpuolella | 0–80 astetta | 0–80° 210–360° |
| Pystysuora | 15–80 80–90 | 80–280 astetta 0–360 astetta |
Eri hitsausmerkkien ymmärtäminen
Arkkitehdit voivat merkitä piirustuksiinsa hitsausmerkkejä hitsaajien avuksi. On suositeltavaa tutustua näihin merkintöihin.
| Hitsausmerkki | Hitsausasento | Hitsaustyyppi |
| 1 F | Tasainen asento | Pitkähuulihitsaus |
| 1 G | Tasainen asento | Uurrehitsaus |
| 2 F | Vaakasuora asento | Pitkähuulihitsaus |
| 2 G | Vaakasuora asento | Uurrehitsaus |
| 3 F | Pystysuora asento | Pitkähuulihitsaus |
| 3 G | Pystysuora asento | Uurrehitsaus |
| 4 F | Yläpuolinen asento | Pitkähuulihitsaus |
| 4 G | Yläpuolinen asento | Uurrehitsaus |
Monimutkaisten hitsausliitosten käsittely
Ajan myötä, kun kokemuksesi kasvaa, opit paitsi erilaiset hitsausasennot, myös huomaat, että todellisissa hitsaustilanteissa tiedät vaistomaisesti, mitä tehdä. Tärkeää on, että harjoittelet jokaista hitsaustekniikkaa turvallisessa ympäristössä, jotta sinulla on tarvittavat tiedot ja kokemus niiden onnistuneeseen suorittamiseen.
Yhdessä Soldamaticin, maailman ensimmäisellä AR-pohjaisella hitsaussimulaattorilla, voit harjoitella kaikkia erilaisia hitsausasentoja ilman rajoituksia. Lisätyn todellisuuden tekniikan ansiosta voit harjoitella tuhlaamatta materiaaleja tai kulutustarvikkeita, ja se mahdollistaa myös monien erilaisten hitsausharjoitusten luomisen, jotka auttavat sinua hallitsemaan kaikki hitsausasennot ja -vaatimukset. Voit lukea lisää siitä täältä.
