जलमग्न चाप वेल्डिंग एक बहुमुखी और कुशल वेल्डिंग तकनीक है जिसका व्यापक रूप से औद्योगिक अनुप्रयोगों में उपयोग किया जाता है। यह प्रक्रिया उच्च जमाव दर और गुणवत्तापूर्ण वेल्ड के कारण जहाज निर्माण, दबाव पोत निर्माण और संरचनात्मक अभियांत्रिकी जैसे भारी उद्योगों में लोकप्रिय है। हालांकि, किसी भी अन्य वेल्डिंग विधि की तरह, इसके भी अपने कुछ फायदे और नुकसान हैं जिनके बारे में आपको इस लेख में जानकारी मिलेगी।
सबमर्ज्ड आर्क वेल्डिंग क्या है?
सबमर्ज्ड आर्क वेल्डिंग (SAW) एक आर्क वेल्डिंग प्रक्रिया है जिसमें निरंतर प्रवाहित होने वाले उपभोज्य इलेक्ट्रोड और वर्कपीस को विद्युत चाप के निर्माण के माध्यम से जोड़ा जाता है। चाप दानेदार फ्लक्स की एक परत के नीचे पूरी तरह से डूबा रहता है, जो चाप द्वारा उत्पन्न गर्मी से पिघल जाता है ।
फ्लक्स पिघले हुए वेल्ड पूल के ऊपर एक सुरक्षात्मक स्लैग बनाता है, जो इसे वायुमंडलीय संदूषण से बचाता है, आर्क को स्थिर करता है और छींटे पड़ने से रोकता है । वेल्ड के जमने के बाद, स्लैग को हटा दिया जाता है, जिससे उच्च गुणवत्ता वाला, साफ वेल्ड प्राप्त होता है। इस तकनीक का उपयोग आमतौर पर क्षैतिज या सपाट स्थिति में मोटी सामग्रियों की उच्च दक्षता वाली वेल्डिंग के लिए किया जाता है।
जलमग्न चाप वेल्डिंग के लाभ
1) उच्च निक्षेपण दरें
SAW आर्क वेल्डिंग प्रक्रियाओं में सबसे उच्च जमाव दर प्रदान करता है। इलेक्ट्रोड को लगातार फीड करने की क्षमता और आर्क ऊर्जा का कुशल उपयोग तेज़ वेल्डिंग सुनिश्चित करता है, जिससे SAW बड़े पैमाने की परियोजनाओं के लिए आदर्श बन जाता है। यह उच्च दक्षता उत्पादकता में वृद्धि और श्रम लागत में कमी लाती है।
2) गहरी वेल्ड पैठ
यह प्रक्रिया गहरी पैठ प्रदान करती है, जो मोटी प्लेटों और भारी-भरकम सामग्रियों की वेल्डिंग के लिए अत्यंत महत्वपूर्ण है। इससे पूर्ण संलयन प्राप्त करने के लिए कम पास की आवश्यकता होती है, जिससे गति बढ़ती है और आवश्यक फिलर सामग्री की मात्रा कम हो जाती है।
3) उच्च गुणवत्ता वाली वेल्डिंग
SAW का एक प्रमुख लाभ यह है कि यह न्यूनतम दोषों के साथ उच्च गुणवत्ता वाली वेल्डिंग करने में सक्षम है। सुरक्षात्मक फ्लक्स परत वेल्ड पूल को वायुमंडलीय संदूषण (जैसे ऑक्सीजन और नाइट्रोजन) से बचाती है , जिससे छिद्रण या स्लैग समावेशन जैसे वेल्डिंग दोषों की संभावना कम हो जाती है। वेल्डिंग के बाद बनने वाले स्लैग को भी आसानी से हटाया जा सकता है।
4) ऑपरेटर की न्यूनतम थकान
क्योंकि चाप फ्लक्स के नीचे डूबा रहता है और प्रत्यक्ष दृश्यता की आवश्यकता नहीं होती , इसलिए प्रक्रिया के दौरान ऑपरेटर के हस्तक्षेप की न्यूनतम आवश्यकता होती है। स्वचालित या अर्ध-स्वचालित उपकरण वेल्डिंग प्रक्रिया के अधिकांश भाग को संभाल सकते हैं, जिससे ऑपरेटर की थकान और वेल्डिंग के धुएं या विकिरण के संपर्क में आने का जोखिम कम हो जाता है।
5) गैस शील्डिंग की कोई आवश्यकता नहीं है
गैस मेटल आर्क वेल्डिंग ( जीएमएडब्ल्यू ) या गैस टंगस्टन आर्क वेल्डिंग ( जीटीएडब्ल्यू ) जैसी अन्य प्रक्रियाओं के विपरीत, एसडब्ल्यूएवी में बाहरी शील्डिंग गैस की आवश्यकता नहीं होती है। फ्लक्स स्वयं वेल्ड पूल के लिए आवश्यक सुरक्षा प्रदान करता है, जिससे यह किफायती और बाहरी वातावरण के लिए उपयुक्त है जहां हवा गैस शील्डिंग को बाधित कर सकती है।
6) वेल्डिंग के छींटे और धुएं कम होते हैं
फ्लक्स ब्लैंकेट के नीचे आर्क के डूबे रहने से स्वच्छ कार्य वातावरण बनता है, जिससे छींटे कम पड़ते हैं और वेल्डिंग का धुआं भी कम निकलता है। इससे श्रमिकों के लिए सुरक्षित और आरामदायक वातावरण बनता है और वेल्डिंग के बाद सफाई की आवश्यकता कम हो जाती है।
जलमग्न चाप वेल्डिंग के नुकसान
1) केवल समतल और क्षैतिज वेल्ड तक सीमित
SAW की सबसे महत्वपूर्ण सीमाओं में से एक यह है कि यह केवल समतल या क्षैतिज वेल्डिंग स्थितियों तक ही सीमित है। पिघले हुए स्लैग के बहने की प्रवृत्ति के कारण, यह प्रक्रिया ऊर्ध्वाधर या ओवरहेड वेल्डिंग के लिए उपयुक्त नहीं है, जिससे अन्य वेल्डिंग प्रक्रियाओं की तुलना में इसकी बहुमुखी प्रतिभा कम हो जाती है।
2) संयुक्त तैयारी आवश्यक है
SAW वेल्डिंग की सफलता के लिए जोड़ों की उचित तैयारी अत्यंत महत्वपूर्ण है। आर्क के गहरे प्रवेश के लिए वर्कपीस के बीच सटीक संरेखण और अंतराल नियंत्रण आवश्यक है, जिससे वेल्डिंग से पहले के चरण में अतिरिक्त समय और लागत लग सकती है। मोटी प्लेटों को बेवलिंग की आवश्यकता हो सकती है, जिससे सेटअप समय और बढ़ जाता है।

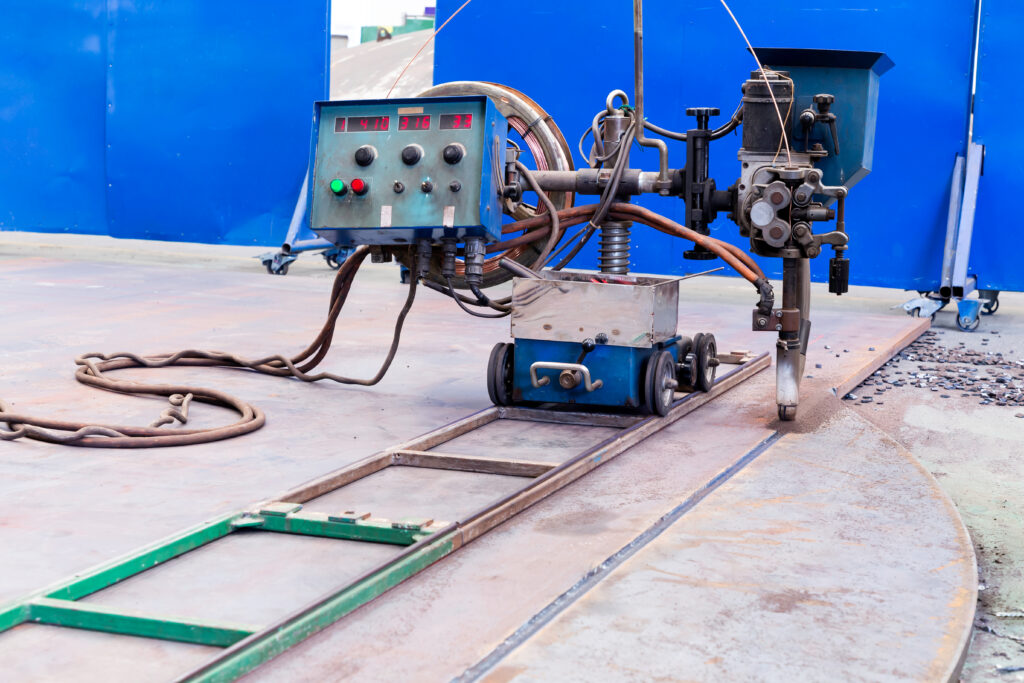

3) आकार और गतिशीलता संबंधी समस्याएं
SAW उपकरण भारी और स्थानांतरित करने में कठिन हो सकते हैं। इस कारण ये छोटे, सीमित स्थानों या फील्डवर्क के लिए कम उपयुक्त होते हैं, जहाँ गतिशीलता और लचीलापन आवश्यक होते हैं। भारी और बड़ी स्वचालित मशीनों का उपयोग इसके अनुप्रयोग को कार्यशाला-आधारित कार्यों तक सीमित कर देता है, विशेष रूप से लंबे, निर्बाध वेल्ड के लिए।
4) प्रारंभिक सेटअप लागत अधिक है
SAW की उच्च दक्षता इसे दीर्घकालिक रूप से लागत-प्रभावी बनाती है, लेकिन प्रारंभिक सेटअप और उपकरण लागत अधिक हो सकती है। स्वचालित प्रणालियाँ और SAW के लिए विशेष रूप से डिज़ाइन की गई मशीनें कंपनियों, विशेष रूप से छोटे व्यवसायों या सीमित बजट वाली परियोजनाओं के लिए एक महत्वपूर्ण निवेश का प्रतिनिधित्व करती हैं।
5) पतली सामग्रियों की वेल्डिंग में कठिनाई
SAW वेल्डिंग विधि मोटे पदार्थों, आमतौर पर 5 मिमी से अधिक मोटाई वाले पदार्थों के लिए सबसे उपयुक्त है। पतले पदार्थों की वेल्डिंग करते समय, इस प्रक्रिया से जलने या अत्यधिक ऊष्मा के कारण विकृति या अन्य दोष उत्पन्न हो सकते हैं। यह उन उद्योगों या अनुप्रयोगों में इसके उपयोग को सीमित करता है जहां पतले पदार्थ आम हैं।

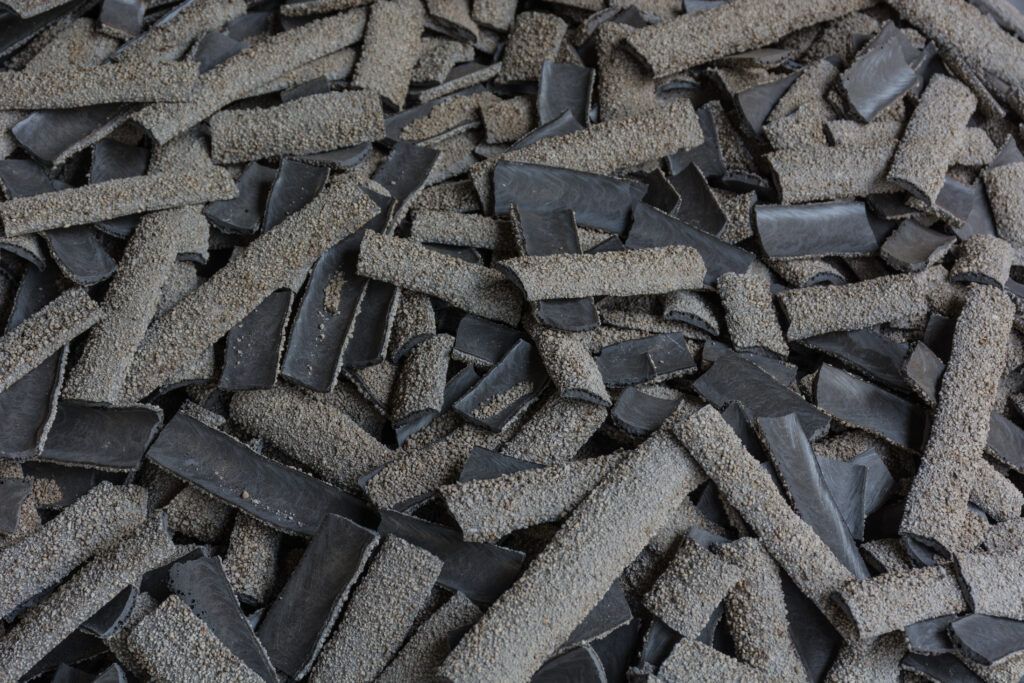

6) स्लैग हटाने की आवश्यकता है
वेल्डिंग प्रक्रिया के दौरान स्लैग उत्कृष्ट सुरक्षा प्रदान करता है, लेकिन प्रत्येक पास के बाद इसे हटाना आवश्यक है। स्लैग को हटाना आमतौर पर आसान होता है, फिर भी यह वेल्डिंग प्रक्रिया में एक अतिरिक्त चरण जोड़ता है । मल्टी-पास वेल्डिंग में, यह श्रमसाध्य और समय लेने वाला हो सकता है।
सबमर्ज्ड आर्क वेल्डिंग | |
फायदे | नुकसान |
उच्च निक्षेपण दरें | केवल समतल और क्षैतिज वेल्ड तक सीमित |
डीप वेल्ड पेनिट्रेशन | संयुक्त तैयारी आवश्यक है |
उच्च गुणवत्ता वाले वेल्ड | आकार और गतिशीलता संबंधी समस्याएं |
ऑपरेटर की थकान न्यूनतम | प्रारंभिक सेटअप लागत बहुत अधिक है |
गैस परिरक्षण की कोई आवश्यकता नहीं है | पतली सामग्रियों की वेल्डिंग में कठिनाई |
| वेल्डिंग के छींटे और धुएं कम होंगे। | स्लैग हटाने की आवश्यकता है |
जलमग्न चाप वेल्डिंग (SAW) पर अंतिम विचार
सबमर्ज्ड आर्क वेल्डिंग (SAW) एक प्रभावी और उच्च दक्षता वाली वेल्डिंग प्रक्रिया है, जिसके कई स्पष्ट लाभ हैं, विशेष रूप से भारी कार्यों में। उच्च गति पर उच्च गुणवत्ता वाली और गहरी वेल्डिंग करने की क्षमता के कारण यह उन उद्योगों में लोकप्रिय विकल्प है जिन्हें मजबूत और विश्वसनीय जोड़ चाहिए होते हैं। हालांकि, SAW की कुछ सीमाएं भी हैं, इसलिए इस वेल्डिंग विधि को चुनने से पहले परियोजना की विशिष्ट आवश्यकताओं का मूल्यांकन करना आवश्यक है।
बड़े पैमाने पर औद्योगिक अनुप्रयोगों के लिए, जहाँ मोटी सामग्री, सपाट वेल्डिंग और उच्च जमाव दर आवश्यक हैं, SAW एक अच्छा विकल्प बना हुआ है। लेकिन अधिक जटिल ज्यामिति, पतली सामग्री या जब गतिशीलता प्राथमिकता हो, तो अन्य वेल्डिंग तकनीकें बेहतर साबित हो सकती हैं।
