На жаль, дефекти зварювання трапляються частіше, ніж можна було б подумати. Вони можуть виникати через різні причини, такі як неправильна техніка виконання, низька якість матеріалів або несприятливі умови навколишнього середовища. Частота виникнення таких дефектів залежить від досвіду зварника, використовуваного обладнання та технічних вимог проекту.
Під час зварювання можуть виникати нерівності через неправильну техніку виконання або неправильне розташування заготовки відносно зварника, що також може негативно вплинути на якість зварного шва. Якщо нерівність або розрив не відповідає або перевищує норми, це вважається дефектом. У цій статті ми розглянемо деякі найпоширеніші дефекти зварювання, дослідимо причини їх виникнення, а також практичні способи їх усунення.
Що таке дефект зварювання?

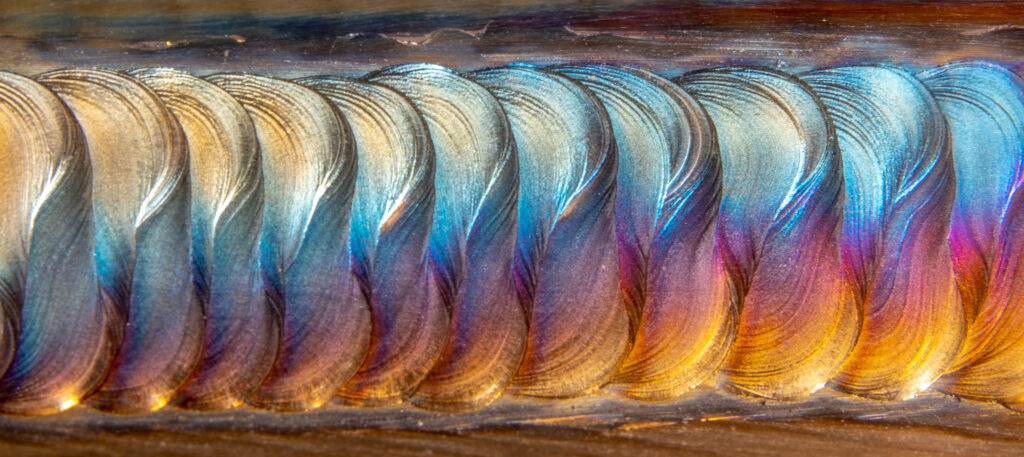

Дефект зварювання — це недолік або невідповідність у зварному з'єднанні, що не відповідає необхідним вимогам до якості або технічним характеристикам. Такі дефекти можуть порушити цілісність, міцність і функціональність зварного шва, що може призвести до руйнування конструкції або зниження експлуатаційних характеристик зварного елемента.
Дефекти зварювання можуть мати різні форми, такі як тріщини, пористість тощо. Ці проблеми можуть виникати через низку факторів, зокрема неправильні параметри зварювання, неналежну підготовку матеріалів, недостатній контроль якості або вплив зовнішніх умов. Але навіть найдосвідченіші зварювальники час від часу стикаються з дефектами.

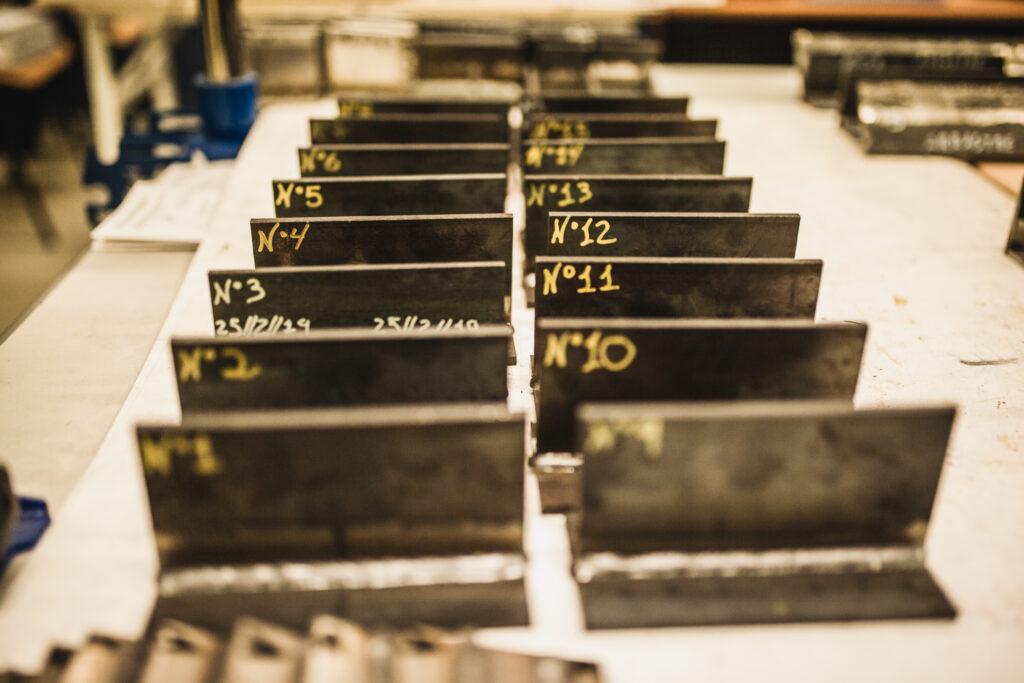

Виявлення та усунення дефектів зварювання, їхніх першопричин та застосування ефективних заходів є надзвичайно важливими для забезпечення надійності та безпеки зварних конструкцій або деталей. Зазвичай це здійснюється за допомогою візуального огляду, методів неруйнівного контролю та коригувальних заходів, таких як повторне зварювання, шліфування або термічна обробка.
Види дефектів зварювання
Перш за все, варто знати класифікацію дефектів. Залежно від місця розташування зварного шва дефекти можуть бути зовнішніми або внутрішніми. Залежно від їх розміру, форми та орієнтації їх можна класифікувати як об’ємні або плоскі.
Від вишуканих воріт і огорож до витончених ювелірних виробів та скульптур — кувальне зварювання дозволило втілити в життя найскладніші конструкції та декоративні мотиви, збагативши культурну спадщину та естетичні уподобання. Наприклад, протягом історії ковалі та майстри використовували техніки кувального зварювання для створення функціональних предметів, що поєднують в собі красу та художню виразність.
- Підріз. Це зовнішній дефект, що характеризується наявністю канавки або заглиблення вздовж краю зварного шва, що призводить до зменшення товщини основного металу та, як наслідок, до ослаблення деталі. Причиною цього може бути недостатня температура під час кристалізації зварного шва або дотримання неправильної швидкості просування. З іншого боку, перекриття виникає, коли зварний шов виходить за межі краю зварного шва.
- Надмірне армування. Це надлишок матеріалу, нанесеного під час заключних проходів. Цей дефект може бути наслідком надмірно сильного струму, занадто низької швидкості зварювання та неправильного прилягання з’єднань. Залежно від стандартів, надмірною товщиною вважається товщина, що перевищує 3 мм (зазвичай допустимий діапазон становить від 1 до 3 мм).
- Надмірні бризки. Це краплі зварювального металу, що вилітають під час зварювання та осідають на прилеглому металі.
- Внутрішні тріщини. Вони виникають у результаті дії надзвичайно високого напруження під час штампування деталі, що призводить до утворення внутрішнього напруження в металі, яке зберігається після охолодження матеріалу і спричиняє утворення тріщин. Ці тріщини приховані всередині зварного з’єднання і часто виявляються лише за допомогою методів неруйнівного контролю, таких як рентгенівський або ультразвуковий контроль. Вони можуть бути поздовжніми, поперечними або кратерними. Ці тріщини можуть поширюватися по всьому матеріалу, знижуючи його міцність.
- Неповне проплавлення. Це різновид дефекту злиття, який виникає у разі порушення проплавлення в зоні з'єднання або в корені шва. Метал шва не проникає на всю товщину з'єднання (відсутність повного проплавлення).
Об'ємні дефекти зварювання
Об'ємні дефекти — це тривимірні дефекти, що виникають у зварному металі або зоні термічного впливу (ЗТВ). Це означає, що вони виникають у зварному шві та впливають на його об'єм або внутрішню структуру.
- Пористість. Цей дефект виникає, коли під час затвердіння в зварювальному металі залишаються застряглі бульбашки газу. Він впливає на якість зварного шва, зменшуючи його площу поперечного перерізу, і може бути як розсіяним по всьому шву, так і локалізованим. Крім того, це тип дефекту, який може виникати як всередині, так і зовні: відповідно, він може бути видимим на поверхні зварного шва або вимагати застосування методів неруйнівного контролю для його виявлення. Газові порожнини не видно на поверхні зварного шва, але вони можуть послабити його цілісність.
- Шлакові включення. Це неметалеві тверді речовини, що потрапили в зварювальний метал. Шлакові включення часто виникають через порушення техніки зварювання, що не дозволяє шлаку спливти на поверхню зварювальної ванни для його видалення.
Дефекти плоского зварювання
Плоскі дефекти зварювання — це дефекти, що виникають уздовж поверхні або в одній площині зварного з'єднання. Зазвичай ці дефекти мають двовимірний характер і є серйозними, оскільки можуть порушити конструктивну цілісність зварного шва, що може призвести до його руйнування під дією розтягування.
- Відсутність злиття. Це розрив у зварному шві, при якому не відбувається змішування основного металу та присадочного матеріалу; це може спостерігатися в проміжних шарах зварного шва та спричиняти неповне проплавлення.
- Недонаповнення. Це поздовжня суцільна або переривчаста ділянка на поверхні зварного шва, яка знаходиться нижче рівня навколишнього основного металу і виникає внаслідок недостатнього наплавлення зварювального металу. Цей дефект помітний зовні і може бути виявлений під час візуального огляду. Такі фактори, як висока швидкість зварювання та надмірне теплонавантаження, є типовими причинами виникнення недонаповнення.
Класифікація дефектів зварювання | |||
РЕГІОН | ФОРМА | ||
| Зовнішній дефект | Внутрішній дефект | Об'ємний дефект | Площинний дефект |
| Надмірне армування | Тріщини | Включення шлаку | Відсутність зрощення |
| Пористість | Пористість | Пористість | Недостатнє заповнення |
| Підріз | Неповне проникнення | Перекриття | Неповне проникнення |
| Бризки | Тріщини | ||
Зварникам та інспекторам важливо розуміти ці класифікації, оскільки саме вони визначають методи виявлення та усунення дефектів. Заходами щодо усунення цих дефектів можуть бути: використання відповідних матеріалів, видалення домішок, дотримання правильного кута нахилу електрода, належний попередній нагрів зварного шва відповідно до вимог, а також дотримання відповідної швидкості просування під час зварювання.
Приклади засобів усунення дефектів зварювання | |
| Підріз |
|
| Пористість |
|
| Неповне зрощення |
|
| Тріщина зварного шва |
|
Використання технології доповненої реальності

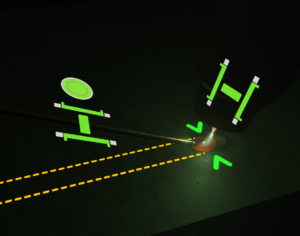

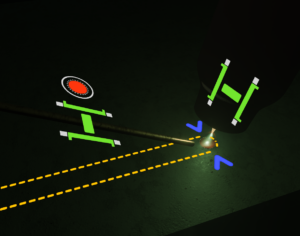

Чи знаєте ви, що Soldamatic може вмикати підказки під час тренування? Цей AR-симулятор зварювання аналізує ваші рухи під час вправи, надаючи миттєвий зворотний зв'язок і роблячи тренування більш пізнавальним. Зварювальник може в режимі реального часу бачити, чи не є кут, швидкість переміщення або значення напруги невідповідними, оскільки під час симуляції з'являються червоні знаки. З іншого боку, підказки будуть зеленого кольору, якщо виконання вправи є правильним.
Крім того, можна вдосконалити м’язову пам’ять без зайвих витрат сировини, такої як вуглецева сталь, алюміній або нержавіюча сталь. Для ефективного контролю за сировиною також важливо дотримуватися правильних методів зварювання та уникати типових помилок під час зварювання. Технологія доповненої реальності є надзвичайно ефективним підходом до зниження цих витрат.
Це революційне рішення було розроблено та пропонує численні переваги у сфері навчання зварюванню та розвитку професійних навичок. Компанія Soldamatic пропонує різні навчальні програми, сертифіковані відомими асоціаціями зварювальників, відповідно до ваших конкретних потреб. У розділі «Приклади з практики» ви можете ознайомитися з промисловими підприємствами та професійно-технічними училищами, які вже застосовують розширену методологію.
Ви також можете створити власне завдання для оцінки навичок зварників. Наприклад, система електронного навчання Soldamatic дозволяє з самого початку сформувати технологічну інструкцію (WPS) із неправильними значеннями. Таким чином, якщо зварник почне наносити зварювальний шов, симулятор одразу ж покаже дефекти, що виникають у процесі роботи. Крім того, вони можуть проаналізувати зварювальний шов у модулі аналізу, який з’являється одразу після завершення вправи.
34%
більше сертифікованих зварників, ніж при традиційному підході
56%
скорочення часу навчання
68%
зниження витрат на лабораторні дослідження
84%
менше нещасних випадків
Новаторський підхід до зменшення дефектів зварювання
Нещасні випадки під час зварювання трапляються, коли не дотримуються заходів безпеки. Внутрішні дефекти часто вимагають застосування більш досконалих методів контролю, таких як ультразвуковий контроль або рентгенографія, тоді як зовнішні дефекти зазвичай можна виявити під час візуального огляду. Для усунення цих дефектів можна видалити домішки, вибрати оптимальний кут нахилу електрода або дотримуватися відповідної швидкості просування під час зварювання. Розуміючи першопричини цих поширених дефектів зварювання та застосовуючи ефективні заходи для їх усунення, зварювальники можуть підвищити якість, міцність та надійність своїх зварних швів.
Постійне навчання, дотримання передових методів зварювання та увага до деталей є необхідними умовами для мінімізації дефектів і досягнення найвищої якості зварних швів у різних галузях промисловості. Системи доповненої реальності (AR) дають зварникам можливість працювати з більшою точністю та ефективністю, а також сприяють підвищенню безпеки, продуктивності та економічної ефективності. Soldamatic — це рішення, яке дозволяє дотримуватися найкращих практик та запобігати помилкам.
