Simbolurile de sudură joacă un rol crucial în domeniul construcțiilor și ingineriei. Acestea sunt utilizate în desenele tehnice pentru a transmite informații detaliate despre operațiunile de sudură. Aceste simboluri garantează că sudurile sunt realizate cu precizie și consecvență, respectând specificațiile de proiectare și standardele de calitate. Citiți articolul pentru a afla principalele motive pentru care simbolurile de sudură sunt esențiale în această industrie.
Ce este un simbol de sudură?
Un simbol de sudură este o reprezentare grafică standardizată utilizată în desenele tehnice pentru a transmite detalii specifice privind operațiunile de sudură necesare pentru realizarea unei piese sau a unui ansamblu. Aceste simboluri fac parte din limbajul tehnic și de proiectare utilizat pentru a transmite informații precise despre modul în care trebuie realizată o sudură, inclusiv tipul, dimensiunea, amplasarea acesteia și alte detalii relevante.

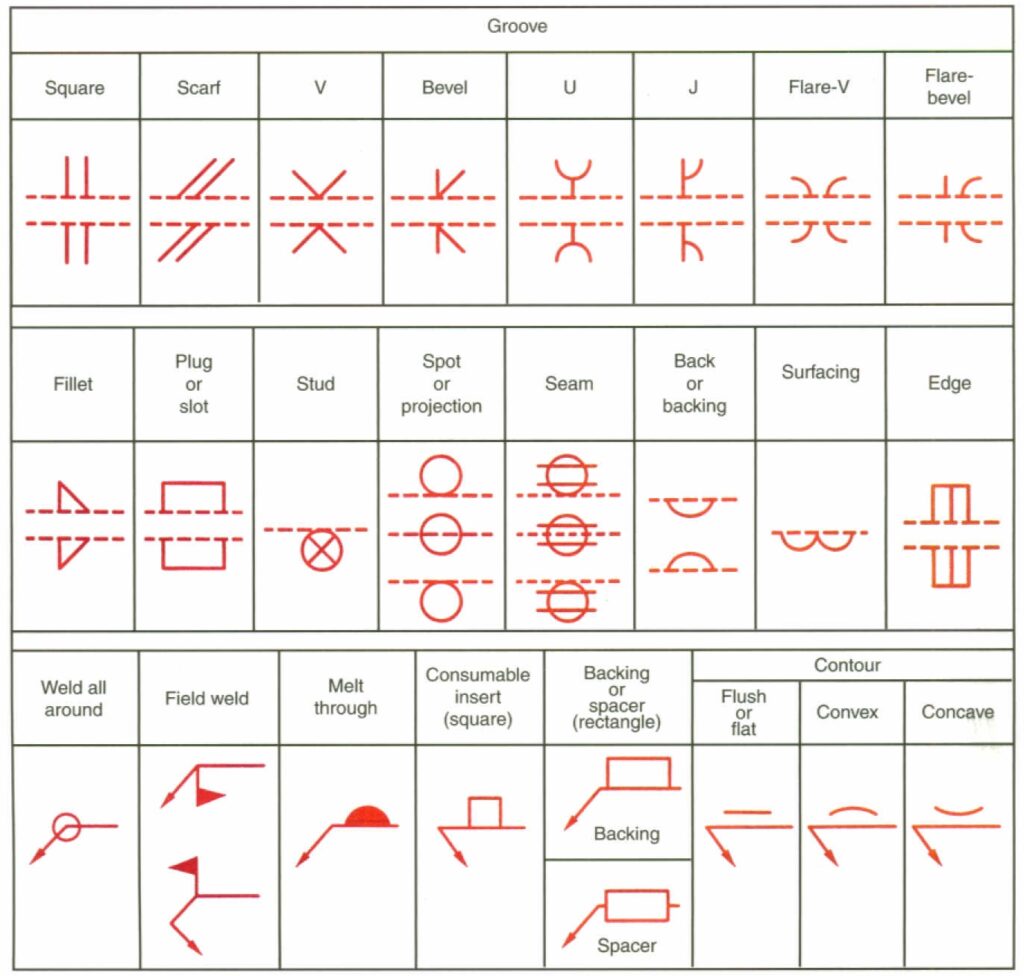

Componente, exemple și semnificații ale simbolurilor de sudură
Linia de referință: Elementul fundamental al simbolului de sudură, linia de referință este o linie orizontală care servește drept bază pentru toate celelalte elemente. Instrucțiunile privind sudura sunt plasate deasupra și sub această linie.
Săgeată: O linie care leagă linia de referință de îmbinarea pe care urmează să se realizeze sudura. Săgeata poate fi orientată în sus, în jos, spre stânga sau spre dreapta, indicând partea îmbinării pe care trebuie aplicată sudura.
Simbolul de bază al sudurii: simboluri specifice plasate pe linia de referință sau în apropierea acesteia pentru a indica tipul de sudură necesar. Printre simbolurile obișnuite ale sudurii se numără:
- Sudură în canelură: Forme diverse, în funcție de tipul canelurii.
- (□) Se utilizează pentru o sudură cu canelură dreptunghiulară, în care marginile îmbinării sunt pregătite cu o tăietură dreptunghiulară.
- (V) Reprezintă o sudură cu canelură în V, cu marginile teșite astfel încât să formeze o formă de V.
- (┌) Indică o sudură cu canelură înclinată, în care una dintre margini este pregătită cu o teșitură.
- Sudură prin puncte sau prin proiecție: reprezentată sub forma unui cerc.
Dimensiuni și unghiuri: Numerele și dimensiunile adăugate la simbolul de sudură oferă detalii privind dimensiunile sudurii, precum lungimea laturii, grosimea gâtului și unghiul canelurii.
- Dimensiunea sudurii: specifică dimensiunile sudurii, cum ar fi lățimea ramurilor în cazul sudurilor în colț sau adâncimea în cazul sudurilor în canelură.
- Lungimea și pasul sudurii: specifică lungimea sudurii și distanța dintre sudurile intermitente.
Simboluri suplimentare: simboluri suplimentare care oferă informații mai detaliate, cum ar fi simbolurile pentru contur, finisaj sau sudură de câmp.
Interpretarea simbolurilor de sudură
Interpretarea corectă a simbolurilor de sudură este esențială pentru ca producătorii și sudorii să poată realiza cu precizie sudurile necesare. Aici găsiți un ghid pas cu pas pentru interpretarea simbolurilor de sudură:
2) Examinați simbolul de sudură: priviți simbolul situat pe linia de referință sau în apropierea acesteia pentru a identifica tipul de sudură necesar.
3) Verificați dimensiunile: notați orice cifre sau dimensiuni care oferă detalii suplimentare despre dimensiunea și forma sudurii.
4) Citiți secțiunea finală: dacă există, citiți informațiile din secțiunea finală pentru instrucțiuni sau specificații suplimentare.
Cum pot simbolurile de sudură să simplifice procesele complexe?
- Claritate și precizie: Simbolurile de sudură oferă o modalitate clară și precisă de a transmite toate informațiile necesare despre procesul de sudare, reducând neînțelegerile și erorile în procesul de fabricație.
- Eficiență: Simbolurile detaliate de sudură pot economisi timp în timpul procesului de fabricație, deoarece sudorii și constructorii nu mai sunt nevoiți să solicite clarificări sau instrucțiuni suplimentare.
Îmbunătățirea preciziei sudării: Avantajul AR
Soldamatic permite cursanților să vizualizeze simbolurile de sudură și să execute suduri într-un mediu virtual controlat. Această abordare practică accelerează procesul de învățare, permițând sudorilor să interpreteze cu precizie simbolurile de sudură și să aplice eficient tehnicile corecte. Mai mult, tehnologia AR precum Soldamatic oferă feedback instantaneu și analize detaliate ale performanței, ajutând cursanții să identifice și să corecteze greșelile în timp real. Acest proces de învățare iterativ favorizează o înțelegere mai profundă a conceptelor de sudură și îmbunătățește precizia și calitatea sudurilor.
Integrarea soluțiilor de instruire bazate pe realitate augmentată (AR), precum Soldamatic, în procesul de formare în domeniul sudării reduce decalajul dintre cunoștințele teoretice și aplicarea practică. Prin utilizarea tehnologiei AR, sudorii pot stăpâni interpretarea și executarea simbolurilor de sudură cu mai multă eficiență și încredere, contribuind în final la atingerea unor standarde mai înalte de măiestrie și siguranță în industria sudării.
Pe măsură ce tehnologia continuă să avanseze, instrumente precum Soldamatic vor juca un rol esențial în modelarea viitorului formării profesionale în domeniul sudurii, asigurându-se că următoarea generație de sudori dispune de competențele și cunoștințele necesare pentru a răspunde cerințelor industriei.
Conectarea cunoștințelor despre simbolurile de sudură cu practica, cu ajutorul Soldamatic
Stăpânind interpretarea simbolurilor de sudură, vă puteți asigura că sudurile realizate sunt de înaltă calitate și respectă specificațiile tehnice și standardele din domeniu. Dacă vă dedicați timp pentru a învăța și a înțelege simbolurile de sudură, vă veți îmbunătăți fără îndoială competențele și veți contribui la succesul proiectelor dumneavoastră, deoarece înțelegerea simbolurilor de sudură este esențială pentru orice persoană implicată în activități de sudură și fabricație.
În peisajul tehnologic actual, care evoluează rapid, stăpânirea tehnicilor de sudare necesită mai mult decât simpla înțelegere a simbolurilor de sudare și experiența practică. Realitatea augmentată s-a impus ca un instrument transformator în acest sens, oferind oportunități fără precedent pentru instruire și perfecționare, iar Soldamatic este o aplicație exemplară a RA în sudură.
