औद्योगिक वेल्डिंग के बदलते परिदृश्य में, निरंतरता, सुरक्षा और गुणवत्ता सुनिश्चित करना सर्वोपरि है। इन उद्देश्यों को प्राप्त करने के लिए वेल्डिंग प्रक्रिया विनिर्देश (डब्ल्यूपीएस) केंद्रीय महत्व रखता है, जो वेल्डिंग करने के लिए मापदंडों और विधियों को परिभाषित करने वाला एक मूलभूत दस्तावेज है।
वेल्डिंग प्रक्रिया विनिर्देश (डब्ल्यूपीएस) क्या है?
वेल्डिंग पैटर्न (डब्ल्यूपीएस) एक औपचारिक दस्तावेज़ है जो वेल्डरों और वेल्डिंग ऑपरेटरों को विशिष्ट कोड आवश्यकताओं के अनुरूप वेल्ड बनाने के लिए विस्तृत दिशानिर्देश प्रदान करता है। इसमें आधार सामग्री, वेल्डिंग प्रक्रिया, फिलर सामग्री, जोड़ का डिज़ाइन, वेल्डिंग से पहले और बाद में ऊष्मा उपचार, वेल्डिंग की स्थिति, परिरक्षण गैसें और विद्युत विशेषताएँ जैसे आवश्यक चर शामिल होते हैं।
वेल्डिंग सिस्टम (डब्ल्यूपीएस) का प्राथमिक लक्ष्य यह सुनिश्चित करना है कि विभिन्न परियोजनाओं और ऑपरेटरों के बीच वेल्डिंग का कार्य सुसंगत और सुरक्षित तरीके से किया जाए।
डब्ल्यूपीएस के प्रमुख तत्व |
आधार सामग्री के प्रकार |
वेल्डिंग प्रक्रिया (SMAW, GTAW, GMAW) |
भराव धातु का प्रकार |
संयुक्त डिजाइन और ज्यामिति |
प्रीहीट और इंटरपास तापमान |
वेल्डिंग की स्थिति (समतल, क्षैतिज, ऊर्ध्वाधर, ऊपर की ओर) |
विद्युत मापदंड (वोल्टेज, धारा, यात्रा गति) |
डब्ल्यूपीएस के प्रकार
डब्ल्यूपीएस को उनके विकास और अनुप्रयोग के आधार पर वर्गीकृत किया जा सकता है:
पूर्व-योग्य वेल्डिंग सिस्टम (डब्ल्यूपीएस ): ये स्थापित वेल्डिंग कोड और मानकों के आधार पर विकसित किए जाते हैं, जिनके लिए अतिरिक्त परीक्षण की आवश्यकता नहीं होती है। इनका उपयोग आमतौर पर उन नियमित वेल्डिंग कार्यों के लिए किया जाता है जहां सिद्ध प्रक्रियाएं मौजूद हों (उदाहरण: एडब्ल्यूएस डी1.1)।
योग्य वेल्डिंग प्रक्रिया (डब्ल्यूपीएस ): वेल्डिंग प्रक्रिया के लिए आवश्यक गुणवत्ता मानकों को पूरा करने हेतु प्रक्रिया योग्यता अभिलेखों (पीक्यूआर) के माध्यम से परीक्षण और सत्यापन की आवश्यकता होती है। इसमें परीक्षण वेल्ड बनाना और उनकी कठोर जांच करना शामिल है।
औद्योगिक वेल्डिंग में WPS के सामान्य उदाहरण
नेशनल सर्टिफाइड पाइप वेल्डिंग ब्यूरो (एनसीपीडब्ल्यूबी) विभिन्न सामग्रियों और वेल्डिंग प्रक्रियाओं के लिए तैयार किए गए डब्ल्यूपीएस (वर्क-टॉप वेल्डिंग सिस्टम) के उदाहरणों की एक व्यापक सूची प्रदान करता है। यहां कुछ उल्लेखनीय उदाहरण दिए गए हैं जो डब्ल्यूपीएस की विविधता को दर्शाते हैं।
विवरण | आवेदन | |
| डब्ल्यूपीएस 1-1-1 | पोस्ट-वेल्ड हीट ट्रीटमेंट (पीडब्ल्यूएचटी) के बिना अपहिल प्रोग्रेशन के साथ ई6010 इलेक्ट्रोड का उपयोग करके शील्डेड मेटल आर्क वेल्डिंग (एसएमएडब्ल्यू)। | इसका उपयोग अक्सर संरचनात्मक वेल्डिंग और पाइपलाइन निर्माण में किया जाता है। |
| डब्ल्यूपीएस 1-3-1 | ER70S-2 फिलर मेटल का उपयोग करके गैस टंगस्टन आर्क वेल्डिंग (GTAW) बिना PWHT के। | उच्च गुणवत्ता वाली वेल्डिंग की आवश्यकता वाले पतले पदार्थों पर सटीक वेल्डिंग। |
| डब्ल्यूपीएस 1-5-1 | गैस मेटल आर्क वेल्डिंग (जीएमAW) में ER70S-6 फिलर मेटल और CO₂ शील्डिंग गैस का उपयोग करके बिना PWHT के शॉर्ट सर्किट ट्रांसफर। | इसका उपयोग हल्के संरचनात्मक घटकों और ऑटोमोटिव निर्माण में किया जाता है। |
| डब्ल्यूपीएस 4-2-1 | क्रोमियम-मोलेक्यूलर स्टील के लिए उपयुक्त, PWHT के साथ E8018-B2 इलेक्ट्रोड का उपयोग करके SMAW प्रक्रिया। | इसका उपयोग बॉयलर ट्यूब या प्रेशर वेसल जैसी उच्च तापमान वाली सेवा स्थितियों में किया जाता है। |
| डब्ल्यूपीएस 8-3-1 | उपभोज्य इंसर्ट के बिना पतली दीवार वाले पाइप का GTAW। | स्वच्छता या उच्च शुद्धता वाली पाइपिंग प्रणालियों में यह आम है। |
औद्योगिक अनुप्रयोगों में डब्ल्यूपीएस का महत्व
औद्योगिक परिवेश में डब्ल्यूपीएस को लागू करने से अनेक लाभ मिलते हैं:
- गुणवत्ता आश्वासन : यह सुनिश्चित करता है कि वेल्ड निर्दिष्ट मानकों को पूरा करते हैं, जिससे दोषों की संभावना कम हो जाती है।
- सुरक्षा अनुपालन : कार्य सुरक्षा प्रक्रियाओं (डब्ल्यूपीएस) का पालन सुरक्षा नियमों का अनुपालन सुनिश्चित करता है, जिससे श्रमिकों और अंतिम उपयोगकर्ताओं दोनों की सुरक्षा होती है।
- दक्षता : मानकीकृत प्रक्रियाएं वेल्डिंग कार्यों को सुव्यवस्थित करती हैं, जिससे डाउनटाइम और रीवर्क कम होता है।
- प्रशिक्षण और कौशल विकास : यह प्रशिक्षण कार्यक्रमों के लिए एक ढांचा प्रदान करता है, जिससे यह सुनिश्चित होता है कि वेल्डर आवश्यक कौशल और ज्ञान से लैस हों।
डब्ल्यूपीएस के विकास और प्रशिक्षण में प्रौद्योगिकी का एकीकरण
डिजिटलीकरण और स्वचालन के आगमन ने डब्ल्यूपीएस (वर्किंग प्रैक्टिस सिस्टम) के विकास, सत्यापन और शिक्षण के तरीके को बदल दिया है:
डिजिटल प्रलेखन : आधुनिक सॉफ्टवेयर समाधान डिजिटल प्रारूपों में डब्ल्यूपीएस के निर्माण, भंडारण और पुनर्प्राप्ति की अनुमति देते हैं, जिससे टीमों के बीच आसान अपडेट और वितरण की सुविधा मिलती है।
स्वचालित वेल्डिंग सिस्टम : स्वचालित वेल्डिंग मशीनों में WPS मापदंडों का एकीकरण प्रक्रियाओं के सुसंगत अनुप्रयोग को सुनिश्चित करता है, जिससे मानवीय त्रुटि कम होती है और उत्पादकता बढ़ती है।
ऑगमेंटेड रियलिटी (AR) वेल्डिंग सिमुलेटर : ये उपकरण वेल्डरों को वेल्डिंग तकनीकों के अभ्यास के लिए उपयुक्त वातावरण प्रदान करते हैं, जहां वेल्डर वास्तविक वेल्डिंग से जुड़े जोखिमों के बिना वेल्डिंग स्क्रीन सिमुलेशन (WPS) में वर्णित प्रक्रियाओं का अभ्यास कर सकते हैं। यह तकनीक वेल्डिंग तकनीकों की समझ और उन्हें याद रखने की क्षमता को बढ़ाती है।
डिजिटलीकरण किस प्रकार WPS के प्रशिक्षण और क्रियान्वयन को बेहतर बनाता है?
डिजिटल उपकरणों को अपनाने से वेल्डिंग प्रक्रियाओं के क्रियान्वयन, प्रशिक्षण और निगरानी के तरीके आधुनिक हो गए हैं। ऑगमेंटेड रियलिटी (AR) और स्वचालन जैसी तकनीकों के एकीकरण से वेल्डिंग प्रक्रियाओं को समझना और उनका उपयोग करना और भी महत्वपूर्ण हो गया है।

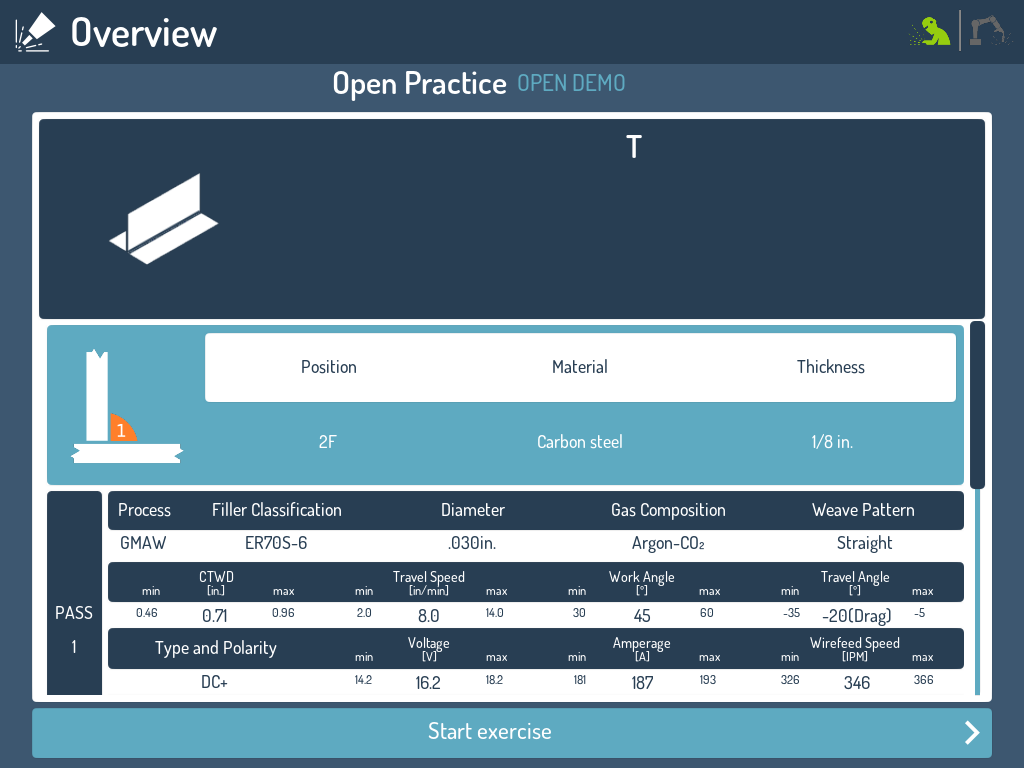

Seabery वेल्डिंग सिम्युलेटर वास्तविक वेल्डिंग सिस्टम (डब्ल्यूपीएस) मापदंडों के अनुरूप यथार्थवादी, व्यावहारिक प्रशिक्षण प्रदान करता है। इन अभ्यासों से शिक्षार्थी आभासी रूप से वेल्डिंग का अभ्यास कर सकते हैं, जिससे सामग्री की लागत कम होती है, सुरक्षा बढ़ती है और सीखने की गति तेज होती है।
एक परिवर्तनकारी समाधान

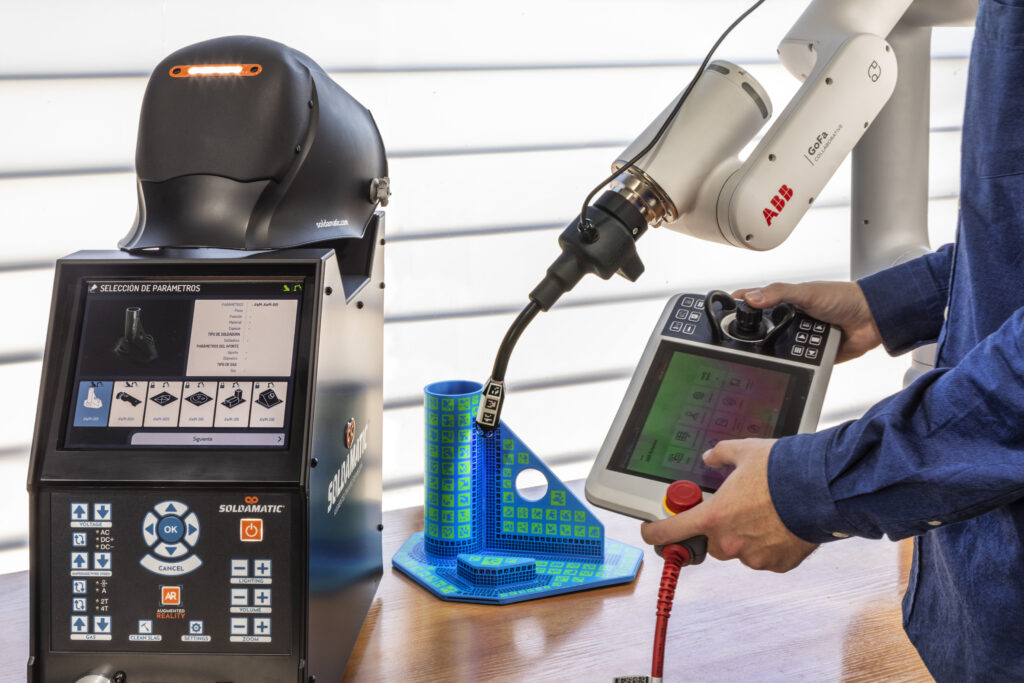

यह वेल्डिंग सिम्युलेटर अत्याधुनिक ऑगमेंटेड रियलिटी तकनीक पर आधारित है, साथ ही इसमें कैमरों का एकीकरण किया गया है जो निरंतर गुणवत्ता निगरानी और प्रतिक्रिया की अनुमति देता है। Seabery यह तकनीक WPS मानकों के आधार पर उपयोगकर्ता के प्रदर्शन का विश्लेषण करती है, जिससे आर्क की लंबाई, कोण, गति और अन्य महत्वपूर्ण मापदंडों पर तुरंत दृश्य और मात्रात्मक प्रतिक्रिया मिलती है। वेल्डर अनुकूलित या पहले से लोड किए गए WPS कॉन्फ़िगरेशन का उपयोग करके प्रशिक्षण ले सकते हैं, जिससे यह सुनिश्चित होता है कि प्रत्येक अभ्यास वास्तविक औद्योगिक आवश्यकताओं को दर्शाता है।
भौतिक उपभोग्य सामग्रियों की आवश्यकता को कम करके, यह सिम्युलेटर सामग्री की बर्बादी किए बिना असीमित अभ्यास की अनुमति देता है, जो उच्च-स्तरीय प्रशिक्षण वातावरण के लिए आदर्श है। आधार सामग्री और जोड़ विन्यास से लेकर यात्रा गति और इलेक्ट्रोड कोण तक, यह सिम्युलेटर WPS दस्तावेज़ों में परिभाषित वेल्डिंग मापदंडों की पूरी श्रृंखला को दोहराता है। Seabery 'के एआर समाधान के साथ, औद्योगिक और शैक्षिक वेल्डिंग रोबोट को डब्ल्यूपीएस-अनुरूप मापदंडों के साथ प्रोग्राम किया जा सकता है, जिससे उच्च मात्रा वाले उत्पादन में वेल्ड की गुणवत्ता में निरंतरता सुनिश्चित होती है।
डब्ल्यूपीएस के साथ वेल्ड की अखंडता सुनिश्चित करना
वेल्डिंग प्रक्रिया विनिर्देश (डब्ल्यूपीएस) औद्योगिक वेल्डिंग कार्यों की सफलता के लिए अभिन्न अंग हैं। जैसे-जैसे उद्योग डिजिटलीकरण, स्वचालन और संवर्धित वास्तविकता जैसी तकनीकों को अपना रहा है, गुणवत्ता, सुरक्षा और दक्षता सुनिश्चित करने में डब्ल्यूपीएस की भूमिका और भी महत्वपूर्ण हो जाती है।
जैसे-जैसे दुनिया भर के उद्योग कार्यबल विकास के लिए बेहतर पद्धतियों को अपना रहे हैं, Seabery वेल्डिंग सिम्युलेटर वेल्डिंग शिक्षा के लिए एक स्केलेबल, कुशल और भविष्योन्मुखी दृष्टिकोण प्रदान करता है - जो उन्हीं सिद्धांतों पर आधारित है जो डब्ल्यूपीएस को परिभाषित करते हैं: दोहराव, विश्वसनीयता और गुणवत्ता।
