Sudarea cu arc cu plasmă (PAW) este o tehnică avansată de sudare care se bazează pe principiile sudării cu arc cu gaz și tungsten (GTAW), cunoscută în mod obișnuit sub denumirea de sudare TIG. Ambele procese utilizează un electrod de tungsten neconsumabil pentru a genera arcul electric necesar sudării.
Cum funcționează sudarea cu arc de plasmă
În PAW, electrodul de tungsten este poziționat în interiorul corpului torței, separându-l de învelișul de gaz de protecție. Se formează un arc electric între electrod și piesa de prelucrat, ionizând gazul de plasmă, care este de obicei argon sau un amestec de argon și hidrogen.
Avantajele PAW | |
Precizie | Arcul îngust permite un control precis, fiind astfel ideal pentru suduri complexe. |
Rată de penetrare ridicată | Capabil să sudeze materiale groase într-o singură trecere, sporind astfel eficiența. |
Stabilitate | Asigură un arc stabil, reducând defectele și îmbunătățind calitatea sudurii. |
Acest gaz ionizat este apoi expulzat prin duza de constricție, generând un jet de plasmă de mare viteză care topește materialul de bază, facilitând coalescența. Procesul poate implica sau nu adăugarea de metal de adaos, în funcție de aplicația specifică.
Diferite tipuri de sudare cu arc cu plasmă
Sudarea cu arc de plasmă (PAW) are două moduri principale de funcționare: cu arc transferat și fără arc transferat. Aceste moduri determină modul în care arcul interacționează cu piesa de sudat, influențând procesul de sudare și aplicațiile sale.
Diferențe esențiale
1) Concentrarea energiei: energia transferată este mai puternică și mai concentrată; cea netransferată este mai difuză.
2) Traseul arcului electric: în cazul transferului, piesa de prelucrat este inclusă în circuit; în cazul non-transferului, arcul electric rămâne în interiorul torței.
3) Grosimea materialului: varianta cu transfer este potrivită pentru materiale mai groase; varianta fără transfer este mai potrivită pentru materiale subțiri sau delicate.
Sudarea cu arc de plasmă se împarte în trei tipuri principale, fiecare fiind potrivit pentru aplicații diferite, în funcție de grosimea materialului și de precizia necesară.
Aceste variante conferă sistemului PAW o mare versatilitate, indiferent dacă aveți nevoie de precizie extremă sau de putere pentru sarcini grele. Datorită acestei versatilități, sistemul PAW poate fi utilizat în diverse industrii, inclusiv în sectorul aerospațial, în industria chimică și în sectorul petrochimic.
Sudarea cu arc cu plasmă la scară mică (Micro-PAW) | Sudarea cu arc cu plasmă de curent mediu | Sudarea cu arc de plasmă de mare intensitate | |
Gama actuală | 0,1 până la 15 amperi | 15–100 amperi | 100 până la peste 300 de amperi |
Aplicații | Sudarea materialelor foarte subțiri (de până la 0,1 mm), precum dispozitive medicale, bijuterii și componente aerospațiale. | Sudarea de uz general a materialelor cu grosimi de la subțiri până la moderate în sectoare precum industria auto și cea electronică. | Sudarea industrială de mare capacitate, cum ar fi construcția navală, recipientele sub presiune și elementele structurale groase. |
Caracteristică principală | Produce un arc ultrafin și stabil, fiind astfel ideal pentru lucrări de precizie pe materiale delicate. | Oferă un echilibru între precizie și putere, asigurând o penetrare bună, fără a renunța la control. | Produce un jet de plasmă extrem de concentrat, capabil să pătrundă în profunzime și să asigure viteze mari de depunere, fiind astfel ideal pentru materiale mai groase. |
În ciuda caracteristicilor sale unice, tehnologia PAW prezintă similitudini cu alte metode de sudare:
- Proces bazat pe arc electric: La fel ca multe alte tehnici de sudare, PAW se bazează pe un arc electric pentru a genera căldura necesară sudării.
- Versatilitate: Tehnologia PAW poate fi aplicată pe o gamă largă de metale, inclusiv oțel inoxidabil, aluminiu și titan, la fel ca în cazul tehnologiilor GTAW și GMAW.
- Cerințe privind protecția: Pentru a proteja baia de topire de contaminarea atmosferică, tehnologia PAW utilizează gaze de protecție, o practică obișnuită în procese precum GTAW și GMAW.
Diferențele dintre sudarea cu arc în plasmă și alte procedee de sudare
| Sudarea cu arc electric cu tungsten în atmosferă de gaz (GTAW/TIG) | Sudarea cu arc electric în mediu gazos (GMAW/MIG) | Sudarea cu arc electric în mediu protector (SMAW/cu electrod) |
| Deși atât tehnica PAW, cât și cea GTAW utilizează un electrod de tungsten neconsumabil, arcul restrâns al tehnicii PAW asigură o densitate energetică mai mare. Acest lucru permite o penetrare mai profundă și viteze de sudare mai mari în comparație cu GTAW. În plus, tehnologia PAW asigură o stabilitate sporită a arcului, permițând lungimi mai mari ale arcului și o toleranță îmbunătățită la variațiile lungimii arcului. | Procesul GMAW utilizează un electrod sub formă de sârmă consumabilă și necesită, de obicei, o alimentare continuă cu gaz de protecție. În schimb, tehnologia PAW utilizează un electrod neconsumabil și un gaz de plasmă pentru a genera arcul electric, ceea ce duce la o sursă de căldură mai concentrată. Această orientare asigură un control mai bun asupra băii de topire, făcând tehnica PAW potrivită pentru aplicații care necesită precizie. | Metoda SMAW utilizează un electrod consumabil acoperit cu un strat de flux, care produce un gaz de protecție atunci când este încălzit. Utilizarea de către PAW a unui gaz de plasmă și a unui gaz de protecție separat permite obținerea unor suduri mai curate, cu o formare redusă de zgură, reducând astfel necesitatea curățării ulterioare sudării. |
Progrese în domeniul sudării

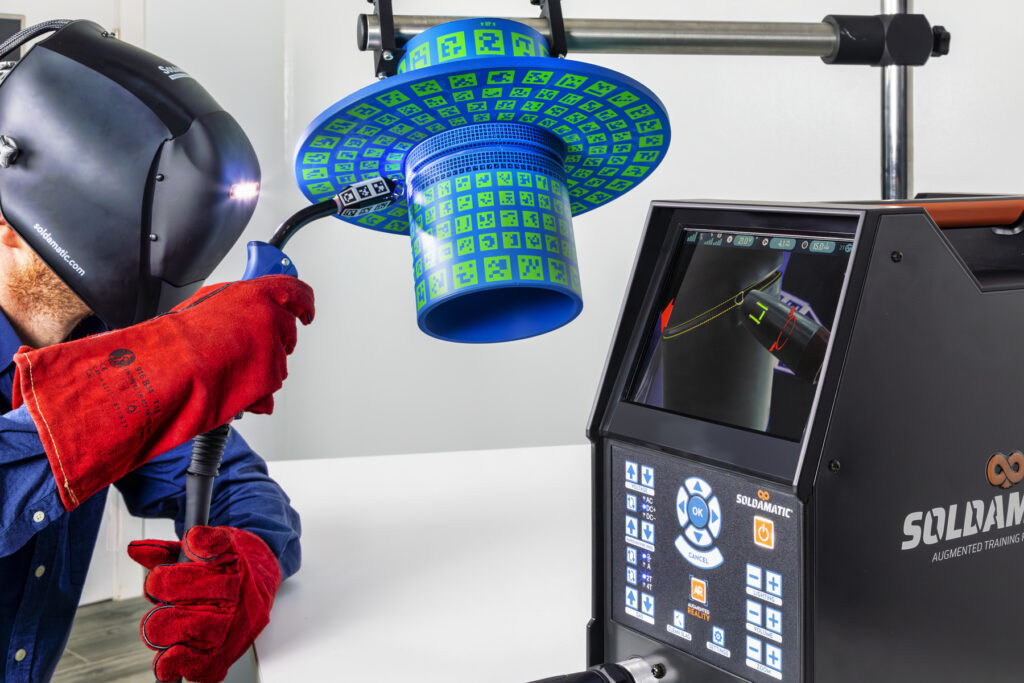

Integrarea realității augmentate (AR) în formarea în domeniul sudării a revoluționat modul în care sudorii își dobândesc și își perfecționează competențele.
Simulatorul oferă feedback imediat cu privire la tehnică, evidențiind aspecte precum unghiurile incorecte ale torței, viteza de deplasare sau arcurile instabile. Acest feedback îi ajută pe cursanți să-și perfecționeze rapid abilitățile, ceea ce duce la o calitate superioară a sudurii atunci când trec la sudarea în condiții reale. Este un instrument eficient pentru consolidarea încrederii și a competențelor înainte de a aprinde un arc real.
Integrarea realității augmentate în procesul de sudare
De ce se remarcă sudarea cu arc cu plasmă
Sudarea cu arc în plasmă se remarcă ca un proces de sudare precis și eficient, oferind avantaje față de metodele tradiționale datorită sursei de căldură concentrate și capacității de penetrare profundă. Înțelegerea modului de funcționare și a beneficiilor sudării cu arc în plasmă (PAW) este esențială pentru industriile care necesită suduri de înaltă calitate, deoarece aceasta oferă o soluție fiabilă și eficientă pentru diverse provocări din domeniul sudării.
Pe măsură ce industria continuă să evolueze odată cu automatizarea și digitalizarea, integrarea unor tehnologii precum realitatea augmentată în programele de formare asigură faptul că următoarea generație de sudori va fi bine pregătită pentrua stăpâni tehnici avansate de sudare, inclusiv PAW.
